ZWS Manager
LAN DISK ZシリーズのRAID 管理、温度管理、その他設定をおこなう管理ソフトです。
検索結果
初回起動時
LAN DISK Zシリーズの初回起動時は、本ソフトの初回設定画面が表示されます。
-
設定する以下の項目を確認する
※ 設置場所のネットワークによります。
・ IPアドレス
・ サブネットマスク
・ デフォルトゲートウェイ
・ DNS サーバー
-
Administratorでログオンする
-
① 新しいパスワードを2回入力
② [変更] をクリック
-
① ご購入日と保証期間を選ぶ
② [変更] をクリック
-
スケジュール設定をして［設定］をクリック
※ 設定方法は、スケジュール設定1をご覧ください。
これで初回設定は完了です。
ZWS Manager画面の表示
ZWS ManagerはLAN DISK Zシリーズの起動と同時に自動的に起動します。
初期状態はタスクトレイ上に表示されています。
Administratorの権限のユーザーでログオンしてください
ZWS Managerは、Administratorの権限のユーザーでログオンした場合のみ起動できます。
メイン画面の表示方法
-
Administratorでログオンする
-
タスクトレイのアイコンをクリック
ZWS Managerのメイン画面が表示されます。
画面左側が項目（※）、右側が詳細情報ビューです。ZWS Managerのバージョンは、［バージョン］をご確認ください。
※ 表示される項目は機種により異なります。
ZWS Managerのアップデートについて
ZWS Managerは自動アップデートに対応しております。
自動アップデートの設定は、LAN DISK Zシリーズに添付のNarSuSアプリでおこなってください。
NarSuSアプリヘルプ（PDF）
RAIDステータス
RAID設定の実行、RAID情報が表示されます。
| SYSTEM | システムに使用しているハードディスクを表示します。 |
|---|---|
| DATA | データ領域に使用しているハードディスクを表示します。 ※ マルチディスクの場合、表示されません。 |
| RAIDモード | 現在設定されているRAIDモードを表示します。 |
| 状態 | 現在のRAIDの状態を表示します。 |
| 自動再構成 | 自動再構成の有効/無効を設定します。 有効に設定すると、故障カートリッジの交換時に自動的に再構築をおこないます。 無効に設定すると、故障カートリッジの交換をしても自動再構築をおこないません。 RAID構成に組み込むカートリッジにチェックをつけてから、[設定]ボタンをクリックすると、再構築をおこないます。結果はRAIDステータス画面で確認します。(結果の反映まで数分必要な場合があります。) |
| RAIDモード変更 | データボリュームのRAIDモードを変更・表示します。 ※ マルチディスクの場合、変更できません。 |
RAIDステータスで、認識されない場合
カートリッジ交換後にRAIDステータスで認識されない場合は［更新］をクリックします。
本製品の電源が入っている状態で、カートリッジを交換後に、ZWS ManagerのRAIDステータスで認識されず、リビルドが開始できない場合があります。
※ RAIDステータス画面の反映まで、数分程度かかります。
4ドライブモデルでRAID 1を選択した場合（RAID 1x2）
ディスク1と2、ディスク3と4それぞれでRAID 1を形成します。
ペアとなるディスクが同時に故障しない限り、最大2台までのディスクに障害が発生しても復旧できます。
※ 下図のCドライブはシステム領域です。仕様上、ディスク3、4側にもCドライブ分の空き容量が残ります。
RAID 1x2に関するご注意
● RAID 1x2は、対応製品の［RAIDモード変更］の選択肢に表示されます。非対応の場合は表示されません。
● ベアメタル回復には対応していません。
● RAID 1x2利用時にシステムリカバリーをおこなうと、Eドライブを含めデータが削除されます。Eドライブのデータを残す場合は、Q&A よくあるご質問をご確認ください。
本体FANと温度
FANの回転数と本体温度を表示します。
| FAN回転数 | 現在のFANの回転数を表示します。搭載されているFANの数に応じて、複数表示される場合があります。 |
|---|---|
| 本体温度 | 現在の本体の温度を表示します。 |
保証期間
購入日と保証期間を設定していると、残りの保証期間が表示されます。
※ 本機能は、一部機種には対応しておりません。
| 設定 | 購入日と保証期間の設定をする画面が開きます。 |
|---|
SSDの総書き込み容量
各SSDの総書き込み容量を表示します。
保証総書き込み容量については、弊社Webページより各製品の仕様欄をご確認ください。
※ SSD搭載モデルのみ表示されます。
※ 本機能は、一部機種には対応しておりません。
総書き込み容量が保証総書き込み容量に達した場合、保証期間内でもSSDは保証対象外となります。保証総書き込み容量については、弊社Webページより各製品の仕様欄をご確認ください。
内蔵ディスクのアンプラグ
障害が発生したカートリッジを指定し、[アンプラグ]処理をおこないます。
※ マルチディスクモードの場合は、ZWS Managerのアンプラグからは取り外しできません。
メール設定
ZWS Managerが検出したエラーや警告をメール送信する際に設定します。
メール設定方法
-
［有効］を選ぶ
-
メールの設定をする
SMTPサーバー SMTPサーバーを入力します。 SMTPサーバーポート番号 SMTPサーバーポート番号を入力します。 メール差出人アドレス 差出人として表示するメールアドレスを入力します。 認証方式 認証方式を選択します。 認証POPサーバー名 選択した[認証方式]に応じた認証POPサーバー名を入力します。 ユーザー名 選択した[認証方式]に応じたユーザー名を入力します。 パスワード 選択した[認証方式]に応じたパスワードを入力します。 メール送信先アドレス 送信先のメールアドレスを入力します。複数のアドレスを設定したい場合はセミコロン“ ; ”で区切ってください。（最大255 文字） エンコード エンコード方式を[ISO-2022-JP]か[UTF-8]から選択します。 -
［設定］をクリック
スケジュール設定１
起動・終了する曜日や時刻を設定できます。
起動・終了する曜日にチェックをつけ、時刻を入力します。終了時刻後は、休止状態になります。ランプはすべて消灯になります。
※ 設定時刻にバックアップなどソフトウェアが動作しないようにご注意ください。
※ スケジュールで起動するには、スケジュールで終了し休止状態になっている必要があります。また、電源コンセントに常につないだ状態にしておいてください。
スケジュール設定2
スケジュール終了の保留状態の確認と処理をおこなえます。
次の状態の場合、終了設定時刻を過ぎても休止状態にならずに保留状態になります。
・RAID 再構築中
・ユーザーが共有フォルダー内のファイルを開いている
[スケジュール設定２]では、保留状態の確認や保留状態の解除ができます。
※ 保留状態は起動時間を過ぎると自動で解除されます。
スケジュール状態
| 終了設定時刻 | 前終了時刻になると、終了動作をおこないます。 |
|---|---|
| ユーザーログオン中RAID再構築中 | 保留状態です。該当の動作が完了時に、終了動作をおこないます。 |
キャンセル
「ユーザーログオン中」や「RAID 再構築中」の保留状態を解除する場合にクリックします。次の終了時刻まで終了しません。
省電力設定
内蔵・外付けの各ディスクに対してアクセスされなくなってから、スピンダウンを実施するまでの時間を設定できます。
※ システム(Windows)がインストールされた内蔵ディスクでは、機能しません。(システムは、内蔵ディスクのCドライブ領域にインストールされています。)
| 省電力機能 | 省電力機能の有効/ 無効を設定します。 |
|---|---|
| 停止までの時間 | 内蔵・外付けの各ディスクに対してアクセスされなくなってから、スピンダウンを実施するまでの時間を設定します。 |
※ 設定時間内に共有フォルダーなどにアクセスしなくても、本製品のシステムがディスクにアクセスした場合は、停止しません。
※ ディスク停止中に、本製品システムからのアクセスによりディスクがスピンアップする場合があります。
LCDユーザーテキスト設定
LCDのテキストの設定を表示します。（LCD搭載モデルのみ表示されます）
| LCDユーザーテキスト機能 | LCDユーザーテキスト機能の有効/ 無効を設定します。 |
|---|---|
| LCD上段 | 上段に表示したい文字を入れます。 |
| LCD下段 | 下段に表示したい文字を入れます。 |
Funcボタン設定
Funcボタンの設定を表示します。
| Funcボタン機能 | Funcボタン機能の有効/無効を設定します。 |
|---|---|
| アプリケーション | Funcボタンを押すと起動するアプリケーションを設定します。 |
※ Funcボタンに登録できるアプリケーションは、管理者権限を必要としないコマンドラインプログラムのみとなります。また、実行時に管理者権限を必要とする処理（フォルダーへのアクセス等）をおこなうプログラムも正常に動作しません。
アクティブリペア
※ アクティブリペア対応モデルのみ表示されます。
※ 本機能は、一部機種には対応しておりません。
アクティブリペアは、内蔵ディスクの一部に不良セクターが発見された場合、他の正常なディスクからデータを読み込んで異常のあるディスクに書き込み、ディスク不良によるデータ損失を未然に防止する機能です。
※ RAIDモードのシステム領域のみ対象です。
※ RAIDの状態が正常でない場合はアクティブリペアは実行できません。正常な場合、SSD搭載モデルで15分、HDD搭載モデルで45分程度で終了します。
現在のステータス
| 準備中 | 本製品起動直後の約1分間、状態が落ち着くまでこの状態となります。 |
|---|---|
| 待機状態 | 過去に一度もアクティブリペアが実行されていない状態です。 |
| 前回正常終了 | 前回のアクティブリペアは正常終了しました。再度実行できます。（現在未実行） |
| 前回一部修復不可能領域あり | 前回のアクティブリペアで修復不可能なセクタが存在しました。（現在未実行） 例：RAID 1を構成する2台のHDDの同一セクタにエラーが存在した 対象ボリュームのバックアップとリカバリーをおこなってください。 |
| 前回エラー終了 | 前回のアクティブリペアで何らかの内部的な要因でエラー終了しました。（現在未実行） 例：HDDへのコマンド失敗 本製品を再起動後にアクティブリペアを再実行してください。それでもエラーになる場合は対象ボリュームのバックアップとリカバリーをおこなってください。 |
| 前回中断されました | 前回のアクティブリペア中にシャットダウン等で中断されました。（現在未実行） |
| 実行中 | 現在アクティブリペア実行中です。 |
実行/停止
アクティブリペアの実行する場合は、［今すぐ実行］をクリックします。
実行中に止める場合は［停止］をクリックします。
アクティブリペアスケジュール実行
アクティブリペアを定期的に実行する場合、［有効］を選び、［曜日（毎月最初）］、［開始時刻］を設定します。
アクティブリペア中のご注意
・ アクティブリペア中は本製品の動作が遅くなる場合があります。
・ アクティブリペアのスケジュール実行時刻に本製品が休止状態や電源がOFFの場合、アクティブリペアの実行は見送られます。ただし、復帰（起動）時がその月の最初の7日間以内の場合は、再実行します。
・ アクティブリペア中にスケジュール設定で休止の時刻になった場合、アクティブリペアを中断します。
状態変化検知
LAN DISKに接続しているストレージデバイスの接続状態を表示します。
盗難防止を目的としており、ストレージデバイスが取り外されるなど、状態に変化で通知します。
盗難防止を目的としており、ストレージデバイスが取り外されるなど、状態に変化で通知します。
※ USB 2.0接続のUSB HDDやUSBメモリーは対象外です。
※ 本機能は、一部機種には対応しておりません。
| 接続状態監視 | 状態変化検知機能 の有効／無効を設定します。 |
|---|---|
| 監視対象のインターフェイス | 監視対象とするインターフェイスにチェックをいれることで、監視が有効に設定されます。 |
| 現在の接続状態 | 各インターフェイスの現在の接続状態を表示します。 |
| 最新の情報に更新 | 最新の情報に更新されます。 ［現在の接続状態］画面を表示後に接続状態が変化した場合は、このボタンをクリックしてください。 |
| 設定 | 設定を保存します。 ［現在の接続状態］の表示内容から変化があった場合はNarSuSやメールで通知します。あらかじめNarSuSやメール通知の設定が必要です。 |
よくあるトラブルを確認する
ディスクを交換する場合・アンプラグができない場合
以下のサポートQ&Aをご覧ください。
HDDエラーが発生した場合のカートリッジの交換方法
HDDエラーが発生した場合のカートリッジの交換方法

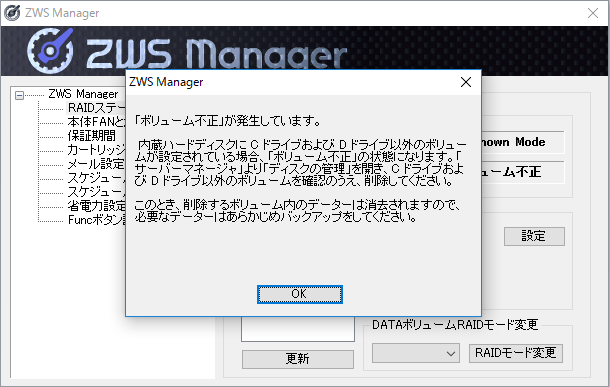

「ボリューム不正」のメッセージが表示された
以下のサポートQ&Aをご覧ください。
ZWS Managerで「ボリューム不正」のメッセージが表示された場合の対処方法
ZWS Managerで「ボリューム不正」のメッセージが表示された場合の対処方法
カートリッジ交換時にメッセージが表示された
ディスク故障が発生しディスク交換を行う際、交換に使用するディスクが以前に他の機器に挿入されていたディスク（同シリーズの別の機器から取り出したディスク等）の場合、以下の通り動作が変更となります。
・ ZWS Manager Ver.1.63 まで：自動的にRAID 再構築をおこないます。
・ ZWS Manager Ver.1.64 以降：RAID 再構築前に確認画面が表示されます（下図参照）。
上記画面が表示された場合、画面の指示にしたがってRAID再構築をおこなってください。ディスク交換には弊社製オプションカートリッジをご利用ください。
RAID崩壊が発生した場合
以下のサポートQ&Aをご覧ください。
RAID崩壊が発生した場合の対処方法
RAID崩壊が発生した場合の対処方法
ログ・メール一覧
Windowsのイベントビューアーにも記録されます
各種イベントログは、Windowsの[サーバーマネージャー]を開き、[ツール]→[イベントビューアー] をクリックし、イベントビューアーの［Windowsログ］→［Application］内に「ソース名：ZWSRAID」で記録されます。
▼メールタイトル:ディスクエラー
ログ・メール内容
内蔵スロット n のディスクにエラーが検出されました。システムを再起動しても再度エラーが検出される場合は、ディスクに致命的なエラーが発生している可能性があるため、至急交換してください。(n=1～8)
概要
内蔵スロットnのディスクが「エラー」状態になった。（nは、1～8）
対策
至急システムボリュームおよびデータボリュームのバックアップを取ってください。システムを再起動可能な場合は、再起動を行ってエラーが消えるか確認してください。内蔵スロットxのディスクを交換してください。ZWS Managerからアンプラグできない場合は、システムの電源を切ってから交換してください。（nは、1～8）
▼メールタイトル:ボリュームエラー
ログ・メール内容
システムボリューム上にエラーが検出されました。
概要
システムボリュームの状態が「失敗」となった。システムボリュームの情報が「危険」となった。
対策
至急システムボリュームのバックアップを取ってください。構成ディスクにエラーがある場合は、そのディスクを新しいものに交換してください。システムが起動不能となった場合は、システムのリストアを行ってください。
ログ・メール内容
データボリューム上にエラーが検出されました。
概要
システムボリュームの状態が「失敗」となった。システムボリュームの情報が「危険」となった。
対策
至急データボリュームのバックアップを取ってください。構成ディスクにエラーがある場合は、そのディスクを新しいものに交換してください。データボリュームにアクセスできなくなった場合は、データボリュームを再構築してください。
ログ・メール内容
システムボリュームの冗長性が失われています。
概要
システムボリュームがRAIDによる冗長性が失われデータ保護がされていません。
対策
至急システムボリュームのバックアップを取ってください。構成ディスクにエラーがある場合は、そのディスクを新しいものに交換してください。
ログ・メール内容
データボリュームの冗長性が失われています。
概要
システムボリュームがRAIDによる冗長性が失われデータ保護がされていません。
対策
至急データボリュームのバックアップを取ってください。構成ディスクにエラーがある場合は、そのディスクを新しいものに交換してください。
▼メールタイトル:ボリューム情報
ログ・メール内容
システムボリュームの再構築が開始されました。
概要
システムボリュームの冗長性回復のため再構築を開始しました。
対策
システムボリュームの状況を確認してください。再構築中は電源を切らないでください。再起動すると最初から再構築をおこないます。また、再構築中はパフォーマンスが低下します。
電源ボタン長押しによる強制電源OFFを実施していないかや、電源コードが抜けかかっていないかもご確認ください。
(Windows 10の場合、高速スタートアップが無効になっていることをご確認ください。)
ログ・メール内容
データボリュームの再構築が開始されました。
概要
データボリュームの冗長性回復のため再構築を開始しました。
対策
データボリュームの状況を確認してください。再構築中は電源を切らないでください。再起動すると最初から再構築をおこないます。また、再構築中はパフォーマンスが低下します。
電源ボタン長押しによる強制電源OFFを実施していないかや、電源コードが抜けかかっていないかもご確認ください。
(Windows 10の場合、高速スタートアップが無効になっていることをご確認ください。)
▼メールタイトル:温度異常
ログ・メール内容
本体内部の温度が仕様範囲を超えたため本体をシャットダウンしました。
概要
システム温度が仕様範囲を超えた。
対策
設置環境を確認し、FAN からの排熱が逃げ易い環境であることを確認して下さい。温度異常を検知したら自動的に電源が切れますので、再起動後に再び同じ現象が起きたらFAN が正常に稼動していることを確認してください。
▼メールタイトル:ファン回転異常
ログ・メール内容
ファンの回転数が仕様範囲を下回ったため本体をシャットダウンしました。
概要
NAS本体に付属のFANの回転数が仕様範囲を下回った。
対策
FANが正常に稼動していることを確認し、異常があれば修理してください。
▼メールなし
ログ内容
ZWS RAID Managerで管理できない状態です。
概要
内蔵ディスク上にボリュームが3個以上存在する。
対策
内蔵ディスク上にシステムボリュームと、データボリュームが1個だけ存在する状態にしてください。
ログ内容
Funcボタンが押され登録されているコマンドxxxが実行されました。（xxxは登録したコマンド）
概要
Funcボタンが有効で、Funcボタンが押された。
対策
Funcボタン機能が有効の場合は、Funcボタンを3秒以上押すと登録したコマンドが実行されますので、登録されたコマンドが実行されたことを確認してください。
ログ内容
ISS 保守契約期間が残り3ヶ月を切りました。ISS保守延長パックを購入し、ISS保守延長をお申し込み下さい。ISS保守契約は最長n年まで延長可能です。(n=5,7)
概要
有償保守サービスISS（アイオー・セーフティ・サービス）の契約期間が残り3ヶ月を切りました。
対策
ISS保守延長パックを購入し、ISS保守延長をお申し込みください。
ログ内容
ISS 保守契約期間が残り1ヶ月を切りました。ISS保守延長パックを購入し、ISS保守延長をお申し込み下さい。ISS保守契約は最長n年まで延長可能です。(n=5,7)
概要
有償保守サービスISS（アイオー・セーフティ・サービス）の契約期間が残り1ヶ月を切りました。
対策
ISS保守延長パックを購入し、ISS保守延長をお申し込みください。
▼アクティブリペア
表示内容
スケジュール実行によるアクティブリペアを開始しました。
説明
スケジュール実行によるアクティブリペアを開始された。
通知
イベントログ、NarSuS
表示内容
システムボリュームのアクティブリペアを開始しました。
説明
システムボリュームのアクティブリペアを開始した。
通知
イベントログ、NarSuS
表示内容
システムボリュームのアクティブリペアが完了しました。
説明
システムボリュームのアクティブリペアが完了した。
通知
イベントログ、NarSuS
表示内容
アクティブリペアが中断されました。
説明
「停止」ボタン、NAS再起動などによりアクティブリペアが中断された。
通知
イベントログ
表示内容
アクティブリペア実行中にシステムボリュームで修復不可能なセクタが検出されました。
アクティブリペアを終了します。
説明
アクティブリペア実行中にシステムボリュームの見つかった不良セクタの修復を試みた修復できなかった。
通知
イベントログ、メール、NarSuS
表示内容
システムボリュームのアクティブリペアに失敗しました。
説明
システムボリュームのアクティブリペア実行中に問題が発生したのでエラー終了した。
通知
イベントログ、メール、NarSuS
▼状態変化検知
メールタイトル
eSATAポート情報
表示内容
eSATA [ポート番号] ポートに新たにディスクが接続されました。
説明
eSATA [ポート番号] ポートが接続状態監視設定時は未接続だったが、何らかのストレージデバイスが接続された。
通知
イベントログ、メール、NarSuS
メールタイトル
USBポート情報
表示内容
USB [ポート番号] ポートに新たにディスクが接続されました。
説明
USB [ポート番号] ポートが接続状態監視設定時は未接続だったが、何らかのストレージデバイスが接続された。
通知
イベントログ、メール、NarSuS
メールタイトル
eSATAポート情報
表示内容
eSATA [ポート番号] ポートからディスクが取り外されました。
説明
eSATA [ポート番号] ポートが接続状態監視設定時はストレージデバイスが接続されていたが何らかの理由で取り外された。
通知
イベントログ、メール、NarSuS
メールタイトル
USBポート情報
表示内容
USB [ポート番号] ポートからディスクが取り外されました。
説明
USB [ポート番号] ポートが接続状態監視設定時はストレージデバイスが接続されていたが何らかの理由で取り外された。
通知
イベントログ、メール、NarSuS
メールタイトル
eSATAポート情報
表示内容
eSATA [ポート番号] ポートの接続状態が元の状態に戻りました。
説明
eSATA [ポート番号] ポートが接続状態監視設定した状態から変化があったが元に戻った。
通知
イベントログ、メール、NarSuS
メールタイトル
USBポート情報
表示内容
USB [ポート番号] ポートの接続状態が元の状態に戻りました。
説明
USB [ポート番号] ポートが接続状態監視設定した状態から変化があったが元に戻った。
通知
イベントログ、メール、NarSuS
メールタイトル
LANポート情報
表示内容
LAN [ポート番号] ポートがネットワークに接続されました。
説明
LAN [ポート番号] ポートが接続状態監視設定時は未接続だったが、ネットワークに接続された。
通知
イベントログ、メール、NarSuS
メールタイトル
LANポート情報
表示内容
LAN [ポート番号] ポートがネットワークから切断されました。
説明
LAN [ポート番号] ポートが接続状態監視設定時はネットワークに接続していたが何らか理由でネットワークから切断された。
通知
イベントログ、メール、NarSuS
メールタイトル
LANポート情報
表示内容
LAN [ポート番号] ポートの接続状態が元の状態に戻りました。
説明
LAN [ポート番号] ポートが接続状態監視設定した状態から変化があったが元に戻った。
通知
イベントログ、メール、NarSuS
